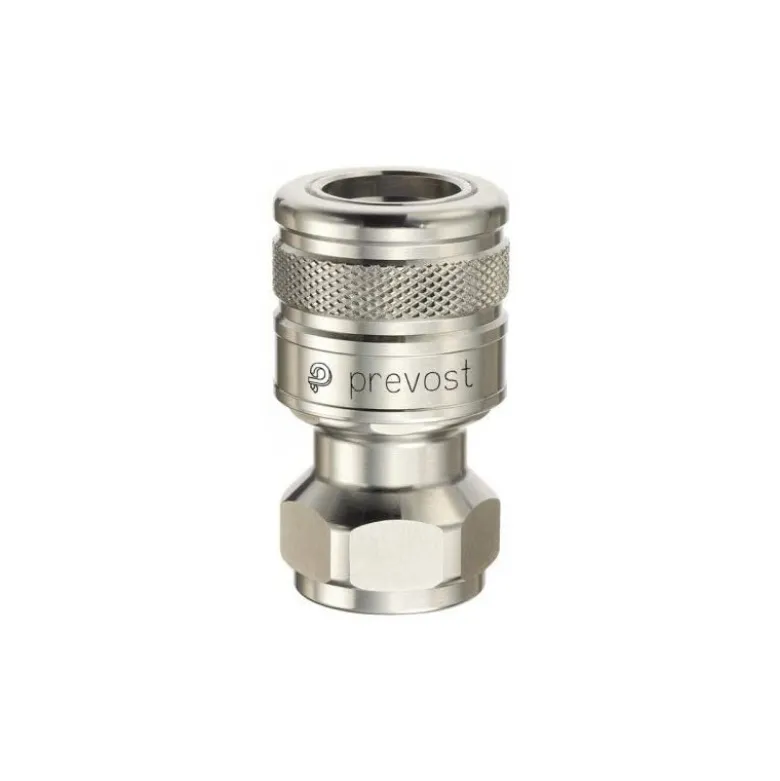

Raccord fileté femelle cylindrique (G 1/2 – G 3/4 – G 1 ) à passage libre PREVOST

Raccord fileté femelle cylindrique (G 1/2 – G 3/4 – G 1 ) à passage libre PREVOST

La technologie et le choix des matériaux de construction qui le composent font du raccord ELS, un produit parfaitement
adapté aux circuits d’eau froide ou circuits d’eau associée à des agents de nettoyage et aux environnements exigeants.

Raccord à passage libre :
Au désaccouplement, le raccord laisse ouvert le passage de l’eau. Ce raccord a un débit plus élevé que le raccord à obturation

CONNEXION AUTOMATIQUE
L’accouplement se fait par simple poussée de l’embout dans le raccord.
La déconnexion se fait par traction arrière de la bague moletée de
verrouillage, ce qui libère l’embout.
COMPATIBILITÉ
Le profil de connexion du couple raccord ELS et embout ELP est
interchangeable avec les raccords les plus couramment utilisés pour l’eau. Le
branchement d’un embout ou d’un raccord ELS avec la plupart des produits
existants (plastique ou laiton), du même diamètre de passage, est possible.
ETANCHÉITÉ
La technologie soupape-joint-ressort du raccord à obturation permet
une étanchéité parfaite à l’accouplement comme au désaccouplement
Le taraudage de chaque raccord et embout est muni d’un joint plat
(G 1/2 et G 3/4) clipsé en fond de filet.
ROBUSTESSE
La conception rigoureuse, la précision des ajustements mécaniques assurent
une excellente fiabilité du couple raccord-embout Prevost sous pression même
en usages sévères.
Les matériaux utilisés donne à la gamme ELS une excellente résistance
à la corrosion.

CARACTERISTIQUES DU PRODUIT :

Matière : corps laiton
Ø de passage : 9mm
Température : – 15°C à +60°C
Pression d’utilisation : 0 à 10 bar
Débit : 24 l/min (ΔP = 0.3 bar avec obturateur)
33.5 l/min (ΔP = 0.3 bar sans obturateur)
Filetage femelle BSPP : G 1/2 – G 3/4 – G 1
Dimensions (Se référer à la photo) : A 61mm B 35mm C 30mm (G 1/2)
A 61 mm B 35mm C 30mm (G 3/4)
A 62.5mm B 35mm C 38mm (G 1)
